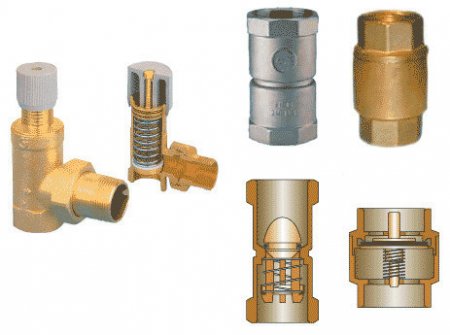

Разновидности обратных клапанов для воды

Нормальная эксплуатация трубопровода предусматривает направление водяного потока в одном направлении. Чтобы предотвратить образование обратного потока используются специальные клапаны – обратные, которые срабатывают в автоматическом режиме и отличаются пропускной способностью лишь в одном направлении. К тому же, клапан обратного типа применяется и для того, чтобы объеденить в одной сети несколько насосов. Все о фланцах доступно по следующей ссылке - www.promarmatura.ua/flancy.
Если в одной линии снижается давление, то под водяным давлением будет образован обратный поток, который может повредить не только насос, но и арматуру. Обратный клапан требуется там, где необходимо отсечение аварийного участка от обратного потока.

Каких видов бывают обратные клапаны

В зависимости от конструкции и цели использования все существующие клапаны делят на следующие виды:

• Клапан межфланцевого, пружинного и дискового типа. Подобная конструкция, по сравнению с другими видами клапанов, отличается наиболее компактными размерами. Пружинный дисковый клапан оснащен диском (пластиной), где прижимной элемент – пружина. При эксплуатации такого оборудования, когда действует давление воды, диск будет отжиматься, обеспечивая тем самым свободное движение потока. Если давление понижается, то пружина прижмет диск к седлу, перекрыв тем самым проточное отверстие. Обратные клапаны могут быть следующих размеров – 15 – 200 мм.

Если в сложной гидросистеме остановится насос, то велика вероятность гидроудара, который может легко повредить всю систему. В системах такого плана используются клапан двухстворчатого вида, которые оснащены амортизаторами для того, чтобы смягчить гидроудар. Запорный диск такого оборудование будет складываться вдвое под действием водяного потока. Диск вернется в исходную позицию и прижмется к седлу, если будет обратный поток. Размеры таких клапанов бывают: 50 - 700 мм.

Основное достоинство межфланцевого обратного клапана: небольшой вес и размеры. Их конструкция не предусматривает наличие фланцев, которые крепятся к трубопроводу (такая особенность позволяет снизить вес изделия практически в 5 раз). Их легко монтировать, эксплуатировать, а также есть возможность их установки на наклонный или вертикальный участок трубопровода.

Недостаток: если потребуется ремонт такого клапана, его придется полностью демонтировать;

• поворотный (лепестковый) клапан. Запорный элемент такой конструкции – золотник, который еще называют «захлопкой». При напоре золотник будет откинут, не препятствуя при этом движению воды. Если давление опустится ниже допустимого показателя, то «захлопка» падает и закрывает тем самым проходной канал. Обратный клапан, отличающийся большим диаметром, может быть быстро сломан, ведь при эксплуатации золотник может сильно ударяться о седло. Если дальше эксплуатировать такое оборудование, велика вероятность провокации гидроудара, когда сработает обратный клапан. Исходя из этого поворотный обратный клапан доступен двух групп:
- простой – диаметр такого клапана не превышает 400 мм. Обычно они устанавливаются в тех системах, где гидроудар несущественно влияет на функциональность как клапана, так и системы;
- безударный – подобный клапан оснащен устройством, которое дает возможность плавно и мягко посадить «захлопку» в седло.

Достоинство поворотного клапана: устанавливается в системах крупных размеров и практически не подвергается влиянию загрязненной окружающей среды.
